Descriere

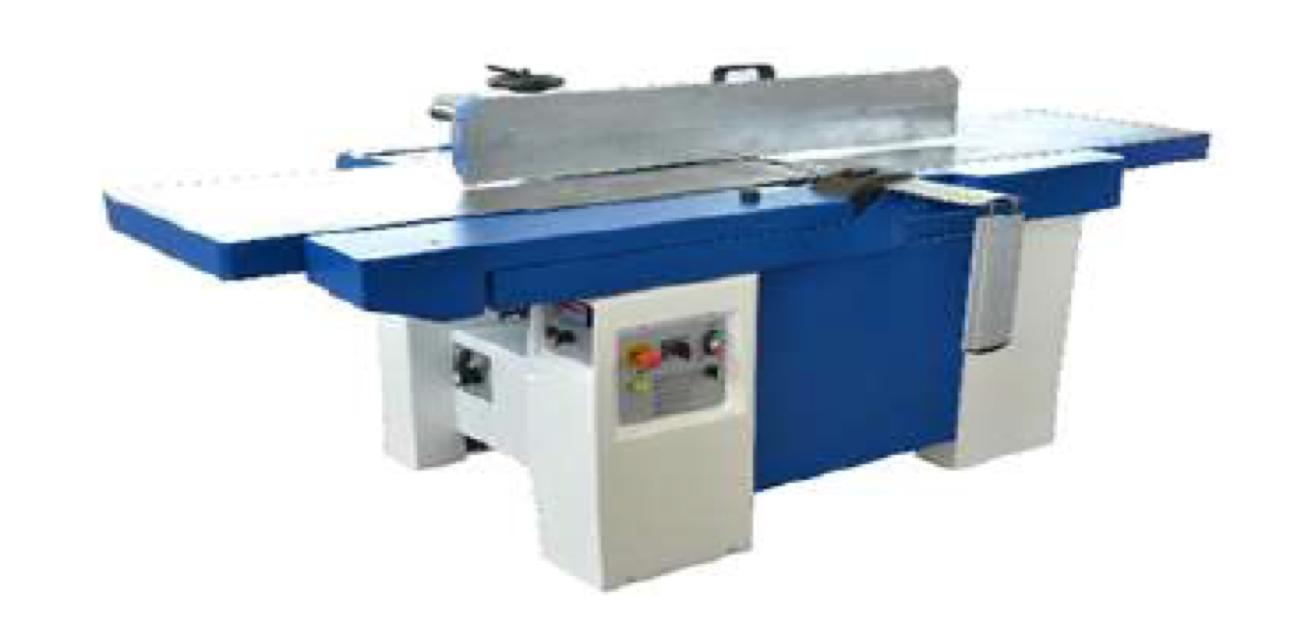

Masina combinata de indreptat si rindeluit la grosime CMA 2000, modelul AD 530 este o masina industriala, destinata micilor tamplarii, deficitare ca spatiu.
Fata de varianta standard, diferite optionale sunt oferite pentru asigurarea unei complexitati sau particularitati mai mari.
Micro de siguranta la masa de indreptare si protectie la aspirarea rumegusului.
Protectie magnetotermica fata de supraincarcarea masinii.
Intrerupator principal cu blocaj cu cheie.
Buton de oprire rapida.
Motorul este cu autofranare.
Protectia cutitelor este de tip pod.
Ridicarea simultana a meselor de lucru la indreptare, cu deschidere automata.
Masina este echipata cu un set de 4 cutite si un dispozitiv de control a pozitiei acestora magnetic.
Ridicarea electrica a mesei la grosime.
Cititor electric de cota pentru grosime.
Masina are predispozitie pentru grup de gauri scobite.
In dotare – carte de instructiuni de folosire si chei de serviciu.
Masina este executata la norme CE.
| GRUPUL PENTRU GAURI SCOBITE ( OPTIONAL ) |
| Caracteristici tehnice |
UM |
|
| Masa |
mm |
560×270 |
| Cursa lungitudinala |
mm |
170 |
| Cursa transversala |
mm |
145 |
| Cursa verticala |
mm |
210 |
| Mandrina |
mm |
16 |
| Greutate |
kg |
70 |
| Optionale |
|
|
| Grup de gauri scobite cu presor si mandrina WESCOTT |
|
| Arbore TERSA |
|
|
| Arborele spiralat, cu cutite amovibile |
|
| Cititor electronic zecimal de pozitie pentru grosime |
|
| Intrerupator stea/triunghi automat (motor de 5,5/7,5 CP) |
|
| Doua turatii ale arborelui ( 2500/5000 rot/’ ), (4,5/5,5 CP) |
|
| Motorul trifazic 7,5 CP cu autofranare |
|
| 2 role in masa de rindeluire |
|
| Caracteristici tehnice |
UM |
AD 530 |
| Lungimea meselor |
|
mm |
2300 |
| Latimea maxima de lucru |
mm |
530 |
| Rigla de ghidaj |
|
mm |
1000×50 |
| Inclinatia ghidajului |
|
° |
0°-45° |
| Turatia |
|
|
rot/’ |
4800 |
| Stratul maxim de rindeluire |
mm |
8 |
| Inaltimea min/max de rindeluit |
mm |
3-250 |
| Masa de rindeluit la grosime |
mm |
950×530 |
| Viteza de avans |
|
m/’ |
5-7-9-12 |
| Puterea motorului |
|
CP |
5.5 |
| Diametrul arborelui |
|
mm |
120 |
| Ctitele de rindeluit |
|
buc |
4 |
| Cutitele de rindeluit |
|
mm |
530x35x3 |
| Emisiunea sonora grosime |
dB/A |
79,6-87 |
| Emisiunea sonora grosime |
dB/A |
79/3-85,9 |
| Gura de aspiratie |
|
mm |
119 |
| Gura de aspiratie |
|
mm |
120 |
| Tensiunea |
|
V |
400 |
